Arad Connectivity MN52H (Nordic nRF52840)BLE模组户外距离实测-真实性能大揭密!
1、测试目标
验证MN52HBLE (Nordic nRF52840)模组于开放场域的有效通讯距离。
比较不同天线类型(CHIP/PCB/u.FL)的通讯效能。
2、环境测试(Test Environments)
√ 户外环境(0utdoor)：开放空旷地(无遮蔽）
3、测试设备( Equipment Required )
蓝牙讯号发射装置(Emitting Board)
测试模块(MN52H-C40,MN52H-P40,MN52H-U40)
蓝牙讯号接收装置
测试器材(iPhone7)
● 测试软件( LightBlue® )
● 距离量测及记录工具：GoogleMap，手机GPS定位
4、测试参数(Test Parameters)
| 参数 | 描述 |
|---|---|
| TX Power | +8 dBm |
| PHY 模式 | 1M |
| 封包大小 | 20 bytes |
| 方向 | 可视直线距离(Line-of-sight) |
| 天线高度 | 天线距离地面高度3公尺 |
| 传输模式 | 连线模式 |
| 环境条件 | 温度:攝氏35度、湿度67% |
5、测试流程(Test Procedure)：
1）使用iPhoe7与讯号发射端建立有效连线，并确认封包接收。
2）记录起始点传输成功率。
3）每个距离点停留 10 秒以上，记录连线质量。
4）测试不同发射方向对距离的影响。
5）进行至少三次测试以确认一致性。
6）当连线中断时，记录断线距离与环境特征。
6、测试纪录(Test result )
● 不同发射状态下的最大距离比较
● 各天线型号的性能对照表
● 测试装置版本与韧体信息
● 测试异常记录(如封包遗失 )
*********************************************天线轴向定义**************************************************
************************************************************************************************************

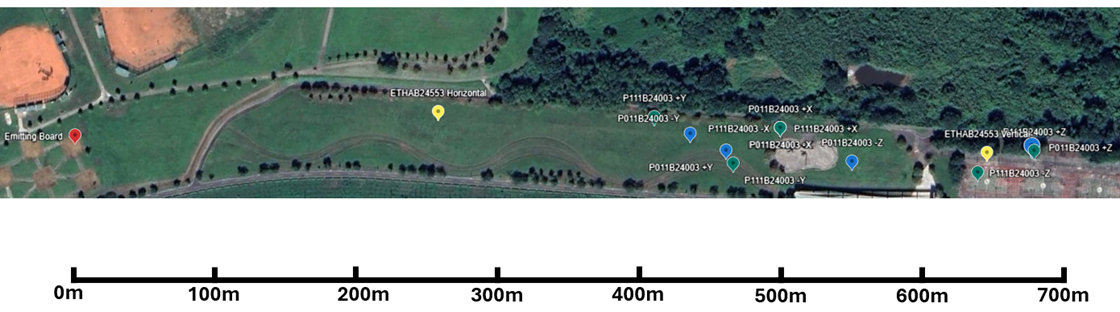

BN52H Series
Chip ANT(MN52H-C40)
Z.-Z：460,510 meters
Y,-Y： 470,550 meters
X,-X：410,430 meters
PCB ANT(MN52H-P40)
Z,-Z：300,300 meters
Y, -Y：650,530 meters
X.-X：600,590 meters
u.FL ANT /PULSE, YAGEO(MN52H-U40)(ANTX100ETHAB24553)
Z.-Z：270,270 meters
Y,-Y：680 meters
X,-X：680 meters
(ANTX100P011B24003)
Z.-Z：690,680 meters
Y, -Y：550,500 meters
X,-X：520,550 meters
(ANTX100P111B24003)
Z,-Z：690,580 meters
Y,-Y ：490, 460 meters
X,-X：520,500 meters
